Hier den Umbau eines 1977 Gottlieb Bronco vom elektromechanischen zum speicherprogrammierbare Steuerung Flipper

Das war der Bronco bei der Anschaffung:

Dreckig, schmudelig und abgespielt







Das Entkernen von dem was nicht mehr gebraucht wird

---

Der Neuaufbau beginnt.
Natürlich bekommt der neue Bronco alles was ein moderner Flipper auch hat...
Dreier Multiball
Ballsave, Laneumschaltung
Zwei Magnete unterm Spielfeld für Multiball
Lichtspiel im Ruhezustand
Was auf dem Spielfeld aufgedruckt ist, wurde auch wieder so programmiert... und noch einiges mehr dazu.

Ein neues gebrauchtes Spielfeld musste her... das alte war zu schlecht in Schuss.

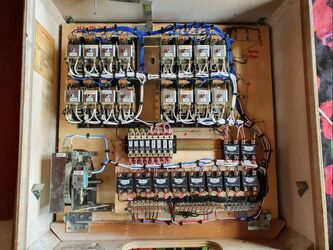

Alles wurde vom alten Material befreit und neu aufgebaut und verdrahtet. Die komplette Steuerung erfolgte durch eine speicherprogrammierbare Steuerung ( SPS ) die in der Maschinenindustrie verwendet wird und das Programm wurde selber erstellt. Die Ansteuerung der Spulen erfolgt mit Halbleiterrelais, die Lampengruppen mit Halbleiterrelais und die der einzelnen Lampen direkt mit der SPS. Die SPS besteht durch eine CPU, drei Eingangsmodule an je 16 Eingängen und fünf Ausgangsmodulen an je 16 Ausgängen. Für die Speisung der Spulen wurde ein 24V / 20A Schaltnetzteil und für die Lampen ein 5V / 20 A Schaltnetzteil verwendet. Die Spulen sind die originalen geblieben, die Lampen durch LED ersetzt.
Die Balltruhe wurde von Williams übernommen. Zuerst mit optischen Sensoren, dann aber auf induktive Näherungssensoren umgebaut. Die beiden Magnete unterm Spielbrett sind von einem Williams Flipper. Die Glocke für Extraball ist auch von Williams. Die alten Steckverbinder im Cabinet und im Kopf wurden wieder verwendet.

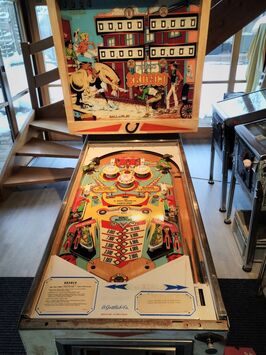

Das Ergebnis kann sich sehen und spielen
lassen. Der Flipper steht seit Fertigstellung im Hurri und erfreut jung und alt. Ein ( EM ) Flipper mit richtig Spielspass...
